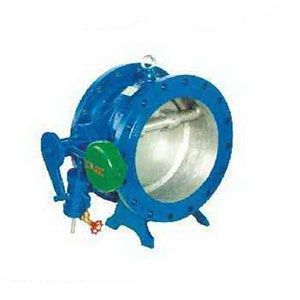

蝶式緩沖止回閥

產品名稱：蝶式緩沖止回閥

產品型號：HH47X

連接方式：法蘭

結構形式：緩沖

驅動方式：手動

產品口徑：300～2000mm

公稱壓力：1.6～6.4MPa

閥體材質：鑄鋼、鑄鐵、不銹鋼

產品詳情

一、產品概述

　　本系列止回閥以密封副地三心偏河閥板地大二次偏心保證關閉后零泄漏，以開閥時的小阻尼保證閥板平穩開啟，以快慢兩階段關閉保證速度，同時有效緩沖，消除水錘沖擊。

二、用途

1、本閥適用于大口徑水或蒸汽等介質管路中，起到止回作用，能夠?qū)崿F(xiàn)快關和慢關，有效防止水錘沖擊。

2、三偏心密封結構保證零泄漏，開啟動作平穩，流阻小。

3、快關段基本無阻力，慢關段緩沖平穩，無水錘，無沖擊噪聲。

4、密封副三偏心加閥板大二次偏心結構，開啟密封副即分離，關閉接觸即密封，有效減少封面磨損，延長使用壽命。

三、主要技術參數

公稱壓力	PN			ANSI
公稱壓力	0.25～6.4MPa			150LB-300LB
公稱通經	PN2.5（DN300～DN2000），PN6（DN300～DN2000），PN10（DN300～DN1600），PN16（DN300～1000），PN25，PN40，PN64（DN300～DN800）
強度試驗	1.5倍
密封試驗	1.1倍
閥體材料	灰鑄鐵	球墨鑄鐵	碳素鋼C	合金鋼I	不銹鋼P/R
工作溫度	0～150℃	-15～300℃	-29～425℃	-29～530℃	-196～600℃
適用介質	水、蒸汽、氣體、油品等	水、蒸汽、氣體、油品等	水、蒸汽、氣體、油品等	水、蒸汽、氣體、油品等	醋酸類、硝酸類

四、執行標準

五、HH47型蝶式緩沖止回閥主要外形連接尺寸 　　　　　　　　　　　　　　單位：mm　　

本文來自：北方閥門集團有限公司，轉載請注明出處：http://m.yz-zhicheng.com.cn/html/cpxt/zhf_12_216.html
