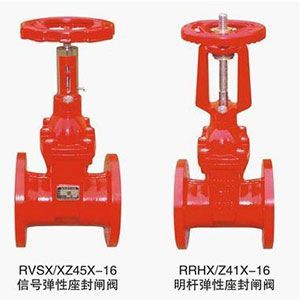

Z41X~Z45X~RVCX~RRHX消防專用明桿彈性座封閘閥
產品名稱：Z41X~Z45X~RVCX~RRHX消防專用明桿彈性座封閘閥
產品型號：Z41X~Z45X~RVCX~RRHX
連接方式：法蘭式
結構形式：明桿楔式
驅動方式：手動
產品口徑：DN25-600
公稱壓力：1.0MPa-2.5MPa
閥體材質：鑄鐵、鑄鋼、碳鋼
產品詳情
明桿彈性座封閘閥，除具有明桿彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置. Z44X/RRHX型明桿彈性座封閘閥可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用消防及工業系統.一般安裝于距地面較高位置。
二、明桿彈性座封閘閥-主要零部件材料:
| 名 稱 | 材 質 |
| 閥 體 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閘 板 | 球 墨 鑄 鐵 +三 元 乙 丙 或 丁晴橡膠 |
| 中 口 墊 | 橡 膠、三 元 乙 丙 |
| 密 封 圈 | 橡 膠 |
| 支 架 | 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 | 不 銹 鋼 |
| 螺 栓 | 不 銹 鋼 |
| 壓 蓋 | 球 墨 鑄 鐵、鑄 鋼 |
| 閥 桿 螺 母 | 銅 合 金 |
| 手 輪 （傳 動 帽） | 可 鍛 鑄 鐵 |
三、明桿彈性座封閘閥-主要技術參數:
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～400mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
四、明桿彈性座封閘閥-主要外形連接尺寸:
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
