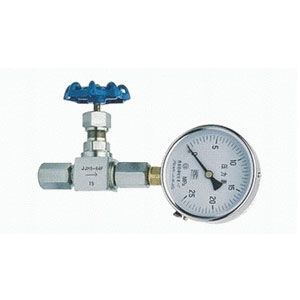

節流式截止閥JJM8

產品名稱：節流式截止閥JJM8

產品型號：JJM8－1.6/16P

連接方式：內螺紋，外螺紋

結構形式：直通式

驅動方式：手動

產品口徑：DN5

公稱壓力：16.0MPa

閥體材質：不銹鋼304

產品詳情

型號：JJ-M8

產品名稱：節流式針形截止閥

特性:

1.制造標準:GB/T12224-2005JB/T7747-1995

2.連接形式:內螺紋連接(NPT,G,Rc,Rp…)

3.結構特征:錐面或球面密封

4.閥門檢驗與試驗:GB/T13927-1992

5.公稱壓力:≤10000Psi

6.適用工作溫度:-29℃～+538℃

7.適用介質:水,油,氣等腐蝕性與非腐蝕性介質

8.公稱通徑:DN6,DN10,DN15,DN20,DN25…

主要零件材料/Materialsofmainparts

序號 NO.	零件名稱 Part name	材質 Material
1	排氣閥Exhaust valve	20# A105 SS304 SS304L SS316 SS316L
2	螺紋套Wrap	20# A105 SS304 SS304L SS316 SS316L
3	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
4	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE RTFE
5	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
6	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

型號 ITEM NO.	公稱通徑 DN	M1	M2	L	H	D0
JJM8-1	DN6	M20X1.5	M20X1.5	120	93	ø70
JJM8-2	DN6	M20X1.5	G1/2	120	93	ø70
