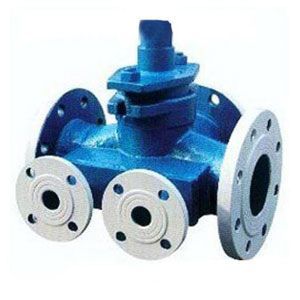

瀝青專用旋塞閥BX43W
產品名稱：瀝青專用旋塞閥BX43W
產品型號：BX43W-1.6C~BX44W-1.6C
連接方式：法蘭
結構形式：直通流道，T型三通流道
驅動方式：手動
產品口徑：DN25-DN300
公稱壓力：1.0MPa~1.6MPA
閥體材質：鑄鋼，不銹鋼
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| BX43W-1.6C | 1.6 | 2.0 | 1.6 | 瀝青及厚質油類 | ≤425 |
| BX44W-1.6C | 1.6 | 2.0 | 1.6 | ||
瀝青專用保溫旋塞閥主要外形尺寸：
| 公稱通徑 DN（mm） | L | D | D1 | D2 | b | F | n-φd | H | S | |
| 50 | 二通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 250 | 30×30 |
| 三通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |||
| 65 | 二通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | 280 | 40×40 |
| 三通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | |||
| 80 | 二通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 320 | 45×45 |
| 三通 | 300 | 195 | ||||||||
瀝青專用保溫旋塞閥
【產品型號：BX43W、BX44W】
產品簡介：
BX43W、BX44W瀝青專用保溫旋塞閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口，兩個連接口可以通蒸汽或?qū)嵊鸵员阊h(huán)、從而達到對介質所需要的溫度，防止介質結晶。
工作原理：
BX43W、BX44W瀝青專用保溫旋塞閥是柱塞形的旋轉閥,啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉,起到切斷和接通介質以及分流介質的作用,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。
產品特點：
1、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
2、采用整體式夾套結構設計，更能均勻地保溫、保冷。
3、保溫入口有法蘭、螺紋兩種形式供用戶選擇，也可定制入口連接方式及規格大小。
4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
主要性能規范：
